Panneau isolant en fibre de verre en résine époxy

Contactez-nous
Précédent：Il n y avait pas de produit précédent.Suivant：Aucun produit suivant
portée
SÉRIE FR-4 / G11

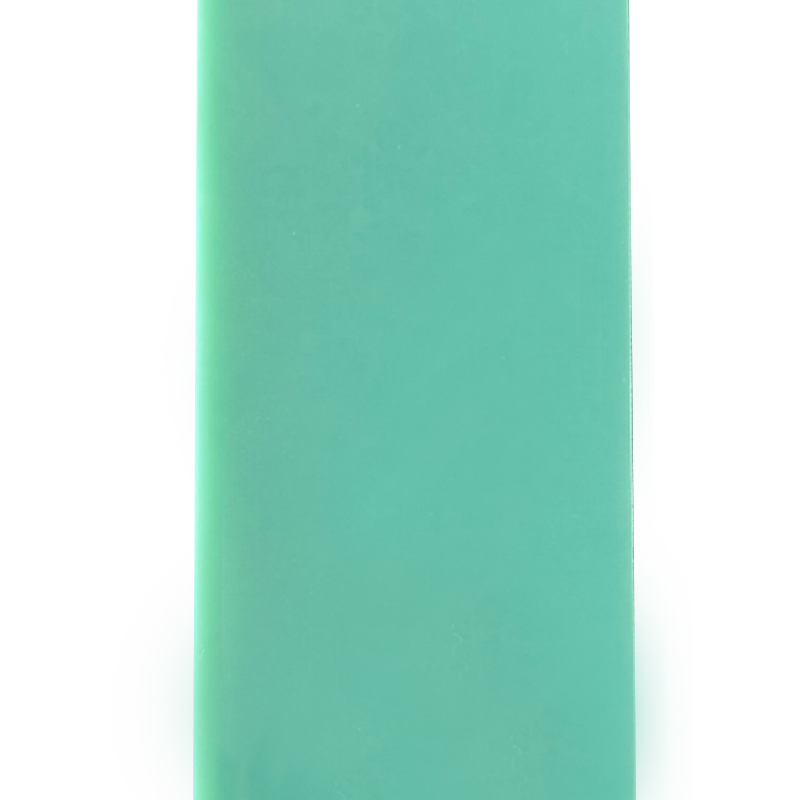

Panneau isolant en fibre de verre en résine époxy
Couches continues de tissu de verre E imprégnées de résine époxy bromée, moulées par compression à 160°C et 14 MPa. Rigidité diélectrique 20-28 kV/mm (ASTM D149), absorption d'eau ≤0,15 % après 24 heures d'immersion. Classe de température de fonctionnement F (155°C) avec indice d'inflammabilité UL 94 V-0. Plage d'épaisseur de 0,3 mm à 50 mm, disponible en vert naturel, blanc, jaune et noir pour l'isolation électrique et le montage structurel.
Classe thermique F (155°C)
Inflammabilité UL 94 V-0
Diélectrique 20 à 28 kV/mm
▸ Avantages techniques
  • Résistance aux arcs : 180 secondes sans suivi (ASTM D495), spécifié pour les appareillages et contacteurs haute tension.
  • Faible facteur de dissipation : Tan δ 0,015–0,02 à 1 MHz, maintient l'intégrité du signal dans les applications PCB haute fréquence.
  • Stabilité d'usinage : Perçage sans bavure avec des outils en carbure ; délaminage contrôlé aux diamètres de trou ≥0,8 mm.
  • Résistance à l'humidité : Rétention de la résistance d'isolation >95 % après 96 heures à 95 % HR.
▸ Données mécaniques et électriques
Résistance à la flexion (dans le sens de la longueur) 350 – 450 MPa
Résistance à la traction 280 – 340 MPa
Résistance à la compression 350 – 420 MPa
Résistivité volumique 10⁷ – 10⁸ MΩ·cm
CTI (suivi comparatif) 175 – 200 V (automate 3)
⎯
Tolérances dimensionnelles
0,5 – 1,6 mm ±0,10 mm
1,6 à 3,0 mm ±0,15 mm
3,0 – 6,0 mm ±0,20 mm
Longueur/largeur ≤1000 mm ±2,0 mm
⎯
Thermique & Chimique
  • Service continu : 130°C – 155°C
  • Conductivité thermique : 0,25–0,35 W/(m·K)
  • Résistance chimique : acétone, éthanol, huiles minérales
  • A éviter : acide sulfurique concentré
⎯
Paramètres de traitement
  • Cisaillement ≤3 mm d'épaisseur
  • Avance de perçage : 0,05–0,10 mm/tour
  • Vitesse de broche : 20 000 à 40 000 tr/min
  • Préchauffage à 80°C pour poinçonnage >2 mm
◆ Domaines d'application (certifié selon CEI 60893, NEMA LI-1)
Barrières d'appareillage Supports de jeu de barres Appareils de test de PCB Entretoises de transformateur Cales pour fentes de moteur Plaques de coupure d'arc Rondelles isolantes
Conforme RoHS · Sans REACH SVHC · Qualité sans halogène disponible (IEC 61249-2-21)
Stockage et manutention
▸ Maintenir à plat sur palettes avec support de bord. Hauteur maximale de pile 800 mm pour éviter le gauchissement.
▸ Plage d'humidité : 40 % – 70 % HR. Une exposition prolongée > 80 % d'humidité relative peut augmenter l'absorption d'eau au-dessus de 0,3 %.
▸ Eviter tout contact direct avec les surfaces en cuivre ou en acier nu lors d'un stockage de longue durée (risque d'oxydation).
Questions et remarques courantes
Tension de fonctionnement maximale ? 2,5 kV par mm d'épaisseur pour le courant alternatif (déclassement de 60 % pour le courant continu).
Capacité de post-formage ? Pas de thermoformage après durcissement ; feuilles pré-imprégnées uniquement.
Un dégazage sous vide ? TML 0,45 %, CVCM 0,08 % — adaptés aux chambres à vide.
Contrôle du gauchissement ? Un recuit à 120°C pendant 2 heures réduit les contraintes résiduelles après usinage.
ⓘ Options de certification : MIL-I-24768, GB/T 1303.1, reconnu UL (numéro E disponible). Traçabilité des lots incluse. Valeurs mécaniques basées sur une épaisseur de 1,6 mm, dans le sens longitudinal.
