Mélange de carbone et d'aramide à poutre en I jaune/noir

Le tissu tissé en fibre de carbone daramid jaune/noir I texture est entrelacé de fibre d'aramide jaune et de fibre de carbone noire, combinant les caractéristiques des deux matériaux. La fibre d'aramide a une résistance à la traction, une résistance aux chocs et une résistance aux coupures, tandis que la fibre de carbone est connue pour sa haute résistance, son module élevé et sa légèreté. La conception hybride améliore la résistance à la fatigue et aux fissures du tissu. Ils conviennent à de nombreuses applications dans les domaines de l'aérospatiale, de l'automobile, des articles de sport, de la protection industrielle et dans d'autres domaines.

Contactez-nous
Précédent：Tissu en fibres mélangées de carbone et d'aramide à motif de footballSuivant：3k 1000d/1500d plaine/sergé aramide carbone tissu tissé en fibre de carbone mélangé
portée

Caractéristiques du produit

  • Amélioration de la résistance des matériaux à haute température.
  • Amélioration de la résistance aux chocs des matériaux.
  • Améliore la résistance à la dégradation thermique des matériaux.
Renfort Tisser Poids（g/㎡） Épaisseur (mm) Largeur (M)
3K, 1000D Plaineeee 155 0.26 0-2,3
3K, 1000D Sergé 165 0.28 0-2,3
3K, 1000D Plaineeee 185 0.3 0-2,3
3K, 1000D Sergé 185 0.3 0-2,3
3K, 1500D Plaineeee 60 0.2 0-2,3
3K, 1500D Sergé 220 0.24 0-2,3
3K, 1500D Plaineeee 190 0.28 0-2,3
3K, 1500D Sergé 190 0.28 0-2,3

Nous pouvons concevoir et produire des tissus selon les exigences des clients (ce qui précède n'est qu'une partie de l'affichage)

COMPOSITE HYBRIDE
Mélange de carbone et d'aramide à poutre en I jaune/noir
Réf : HC-IB-2025
200-350 GSM Poids surfacique
2.8-3.2 GPa Traction aramide
230-240 GPa Module de carbone

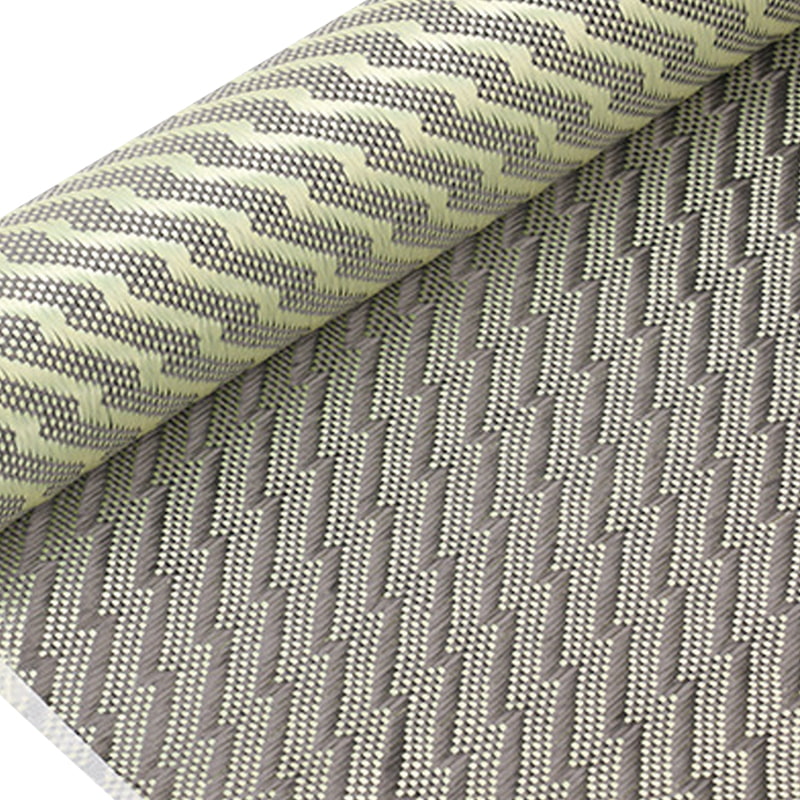

I-beam fabric

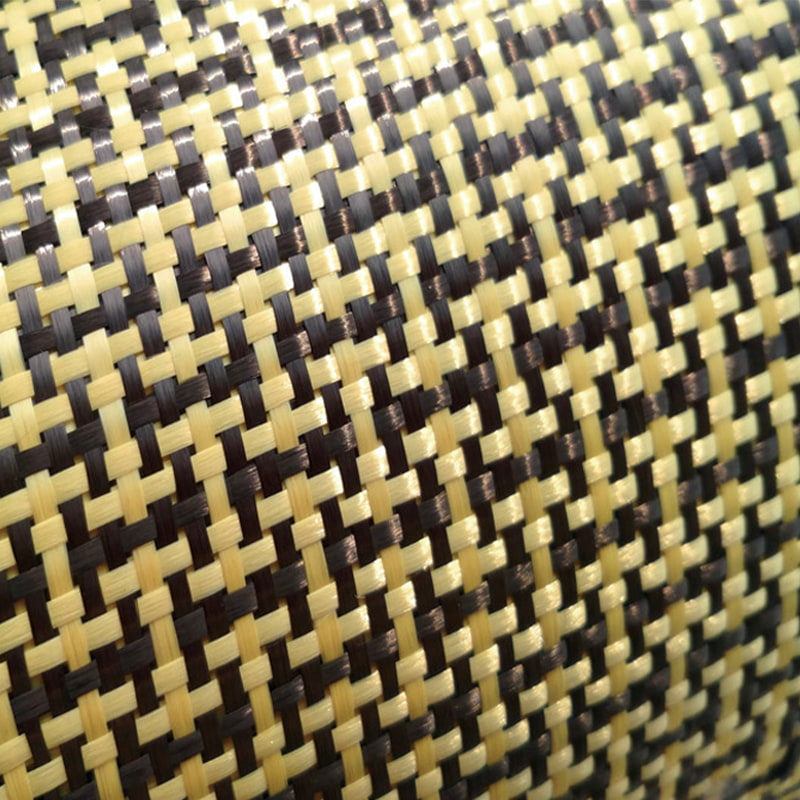

Zigzag pattern detail
Gros plan sur le tissage d'une poutre en I
Architecture de tissage
Le motif de poutre en I comprend une alternance de fils d'aramide jaune et de carbone noir disposés dans une géométrie de renforcement structurel. Cette configuration offre une amélioration de la rigidité directionnelle tout en conservant la résistance aux chocs des fibres aramide. Le motif géométrique reste visible après stratification.
Présentation du produit

Tissu hybride à motif de poutre en I combinant des fibres para-aramide jaunes (type Kevlar) avec de la fibre de carbone noire dans une architecture de tissage spécialisée qui crée un effet visuel géométrique distinctif. Le motif de renfort en I offre une amélioration de la rigidité directionnelle dans le sens de la déformation tout en conservant la résistance aux chocs de l'aramide. Disponible en grammage surfacique de 200 à 350 g/m² avec des largeurs standard de 100 à 1 500 mm. L'aramide jaune offre une résistance à la traction de 2 800 à 3 200 MPa avec un allongement de 2,5 à 3,5 %, tandis que le carbone noir offre un module de 230 à 240 GPa. Cette construction hybride convient aux applications nécessitant à la fois une distinction esthétique et des performances mécaniques.

Avantages principaux
Renfort de poutre en I
Amélioration de la rigidité directionnelle dans le sens de la déformation, offrant une rigidité structurelle là où cela est nécessaire.
Résistance aux chocs en aramide
Absorption d'énergie de 40 à 60 J/m² protégeant contre les dommages causés par les chocs et les pannes catastrophiques.
Rigidité du carbone
Module de traction de 230-240 GPa assurant la stabilité dimensionnelle et la capacité portante.
Distinction visuelle
Le contraste jaune et noir crée un motif géométrique haute visibilité pour les applications composites visibles.
Spécifications techniques
Composant aramide Para-aramide jaune (type Kevlar)
Composant carbone Fibre de carbone 3K
Type de motif Tissage de renfort de poutre en I
Poids surfacique 200-350 g/m²
Résistance à la traction de l'aramide 2 800-3 200 MPa
Module de traction du carbone 230-240 GPa
Allongement à la rupture 2,5-3,5%
Largeur standard 100-1 500 millimètres
Scénarios d'application
Intérieurs aérospatiaux Personnalisation automobile Équipement sportif Éléments architecturaux Équipement de protection Composants marins
Foire aux questions
Orientation et performances du modèle de poutre en I
Le modèle de poutre en I offre une amélioration de la rigidité directionnelle dans le sens de la déformation. Pour les applications nécessitant un renforcement multidirectionnel, le tissu peut être combiné avec des superpositions à 0/90 degrés ou utilisé comme couche de surface sur les matériaux de base structurels.
Stabilité de la couleur de l'aramide jaune
Les fibres d'aramide jaunes sont teintes dans la masse, ce qui permet de conserver la couleur sous exposition aux UV. Après 500 heures de test QUV, le changement de couleur Delta E est inférieur à 2,5. Pour les applications extérieures, une couche transparente résistante aux UV est recommandée pour prolonger la durée de vie des couleurs.
Compatibilité et traitement des résines
Compatible avec les systèmes de résine époxy, vinylester et polyester. Le composant aramide nécessite un mouillage adéquat en raison de l'énergie de surface inférieure. L’infusion de résine sous vide est recommandée pour une adhérence optimale entre les fibres et la matrice.
Manipulation et stockage
◆
Découpe : Utilisez des lames diamantées ou en carbure. Les fibres d'aramide sont très abrasives et usent rapidement les outils en acier standard.
◆
Couchage : Appliquer une pression de compactage uniforme. Le motif de poutre en I nécessite une répartition constante de la résine pour maintenir la clarté visuelle.
◆
Stockage : Conserver dans un emballage résistant à l'humidité entre 5 et 25 °C, avec une humidité relative inférieure à 50 pour cent. Durée de conservation : 18 mois.
ⓘ Tous les tissus ont été testés pour leur poids surfacique selon ASTM D3776, leurs propriétés de traction selon ASTM D3039 et leur résistance aux chocs selon ASTM D7136. Modèles de poutres en I personnalisés et rapports aramide/carbone disponibles sur demande.
